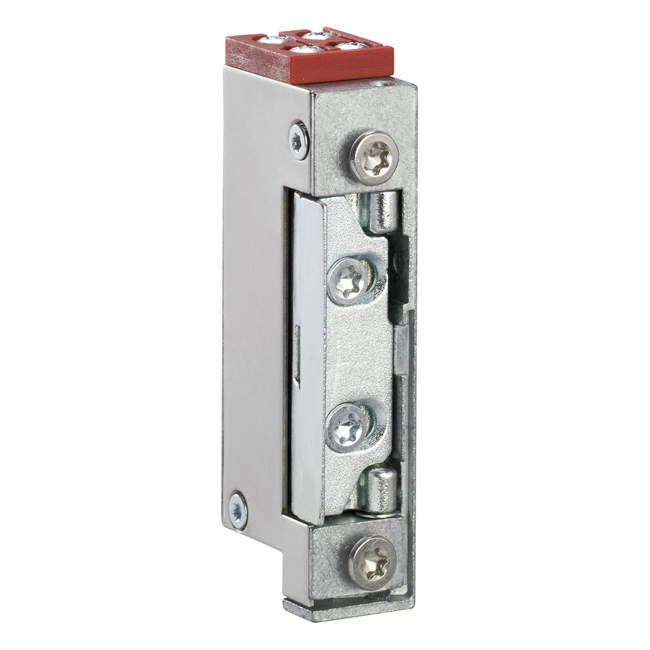

Elektrozaczep GEZE A4000L-B 12/24 V AC/DC wektorowy

Elektrozaczep GEZE A4000L-B 12/24 V AC/DC wektorowy

Nowa seria wąskich elektrozaczepów wzmocnionych z wyjątkową technologią wektorową której zaletą są niewielkie wymiary i otwieranie również przy obciążeniu wstępnym na zapadkę elektrozaczepu oraz uniwersalnym zasilaniu przez zastosowanie podwójnej cewki i w zależności od sposobu podłączenia może pracować na 12-24 V AC/DC lub 24-48 V AC/DC.

Dzięki tej konstrukcji wektorowej elektrozaczep GEZE A4000L-B można zastosować w drzwiach zewnętrznych i wewnętrznych, które wyposażone są w uszczelki dla uzyskania odpowiedniej szczelności tych drzwi.

• Standardowy - normalnie zamknięty (NC) zamknięty bez prądu, otwarcie następuje po podaniu napięcia.
• Specjalna konstrukcja i zastosowana technologia wektorowa umożliwia odblokowanie – otwarcie elektrozaczepu nawet przy nacisku wstępnym na zapadkę np. uszczelki w drzwiach co w zwykłych elektrozaczepach jest niemożliwe ponieważ w trakcie montażu trzeba zapewnić odpowiedni luz między zapadką elektrozaczepu i językiem zamka
• Zasilanie: 12-24/24-48 V AD/DC. Duży zakres napięcia roboczego dzięki zastosowaniu podwójnej cewki 12-24 V AC/DC lub 24-48 V AC/DC
• Możliwość pracy ciągłej przy zastosowaniu odpowiednich parametrów zasilania wg schematu
• Zapadka elektrozaczepu z małym wychyleniem przy otwarciu (promieniowa) z regulacją w zakresie 3 mm.
• Kompatybilny z wszystkimi listwami montażowymi.
• Obudowa symetryczna do drzwi prawych i lewych
• Małe wymiary 72,6x15,8/17,3/19,9x25 mm
• Wytrzymałość mechaniczna 5000 N
• Firma: GEZE

Elektrozaczep GEZE A4000L-B

Sposób podłączenia	Zasilanie - Pąd - Praca
	12 – 24 V AC/DC 200-400 mA – max 1 min. 10,2 – 13,8 V DC/0,2A – praca ciągła
	24 – 48 V AC/DC 100-200 mA – max 1 min. 20,4 – 27,6 V DC 100 mA – praca ciągła

Dane techniczne - Elektrozaczep GEZE A4000L-B
Napięcie:	12-24/24-48 V AC/DC +/-15%
Regulacja zapadki	3 mm
Zapadka	vektorowa radialna z małym wychyleniem
Praca bez napięcia	NC - zamknięty
Wytrzymałość mechaniczna	5000 N (ok. 500 kg)
Wysokość całkowita	72,6 mm
Szerokość	15,8 mm
Głębokość	25 mm
Głębokość zapadki	4 mm
Pobór prądu 12 V	200 mA
Pobór prądu 24 V	100 mA
Praca ciągła przy napięciu (podłączenie 12-24 V)	10,2-13,8 V DC
Praca ciągła przy napięciu (podłączenie 24-48 V	20,4-27,6 V DC
Dioda ochronna wbudowana	tak
Mikroprzełącznik, czujnik	brak
Dopuszczenie do drzwi dymoszczelnych	nie
Certyfikat do drzwi przeciwpożarowych p.poż	nie
Produkcja	IST Niemcy
Marka	GEZE
Symbol produktu	A4000L-B
